91九色国产I欧美精品亚洲精品日韩精品I久久免费视频播放I亚洲BBI可以直接看的无码AVI亚洲精品啪啪啪I免费在线激情视频I午夜三级福利I亚洲久

咨詢熱線

15353335196

微信客服 微信客服

首頁 >> 新聞資訊 >> 公司動態

TC4鈦合金異形鍛件鍛造工藝探索

發布時間:2024-04-13 20:44:17 瀏覽次數 :

1、前言

鈦合金因具有比強度高、耐高溫、耐腐蝕等優點,被廣泛應用于航天、航空及船舶等領域,目前鈦合金中應用最多的仍然是TC4合金。對于普通TC4鈦合金鍛件,生產工藝較為成熟,而航天某型號用TC4異形鍛件重量較大,性能指標要求嚴格,鍛造工藝比較復雜。需要在生產過程中對該異形鍛件鍛造工藝進行研究,總結出鍛造工藝對鍛件顯微組織及力學性能的影響規律,從而制定出最合適的鍛造工藝。

鈦合金鍛件

2、實驗材料及實驗方法

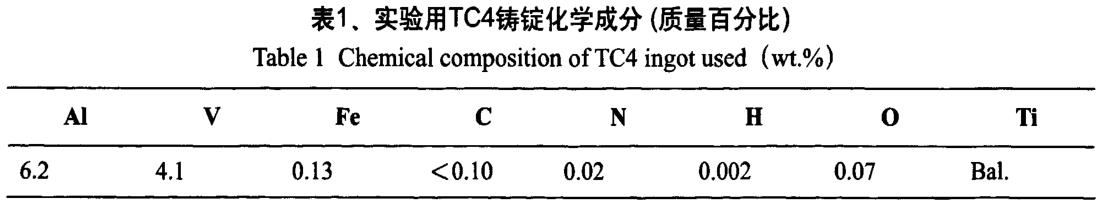

實驗材料為TC4鈦合金,其主要合金成份見表1,相變點為980℃±10℃。合金鑄錠為φ460mm×1350mm,首先相變點以上溫度1165℃±15℃范圍內采用大變形量開坯,充分破碎鑄造晶粒并使組織進一步均勻化,而后鋸床下料。選用8件坯料進行鍛造工藝摸索,坯料均由兩火次鍛造成型,并調節每火次的加熱溫度及變形量,考察加熱溫度及變形量對顯微組織及力學性能的影響。鍛件最終均在780℃保溫處理1小時后空冷,觀察各種鍛造工藝下的顯微組織,并測試其拉伸性能。


3、實驗結果及討論

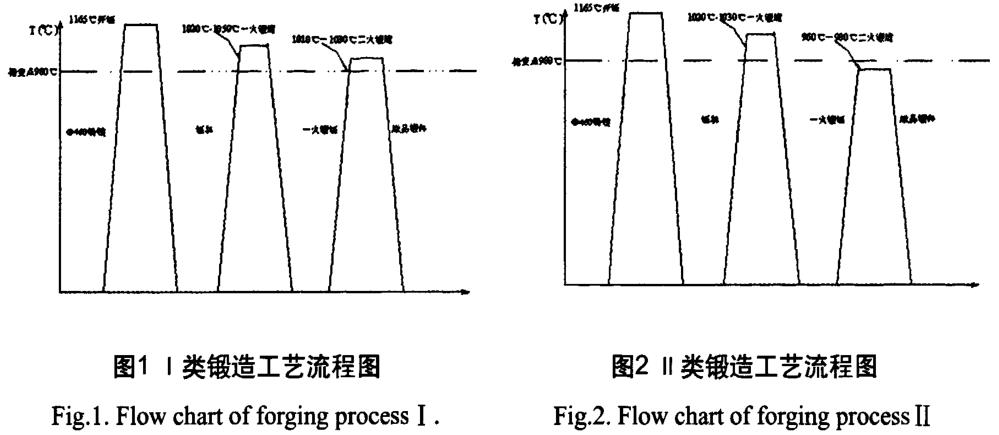

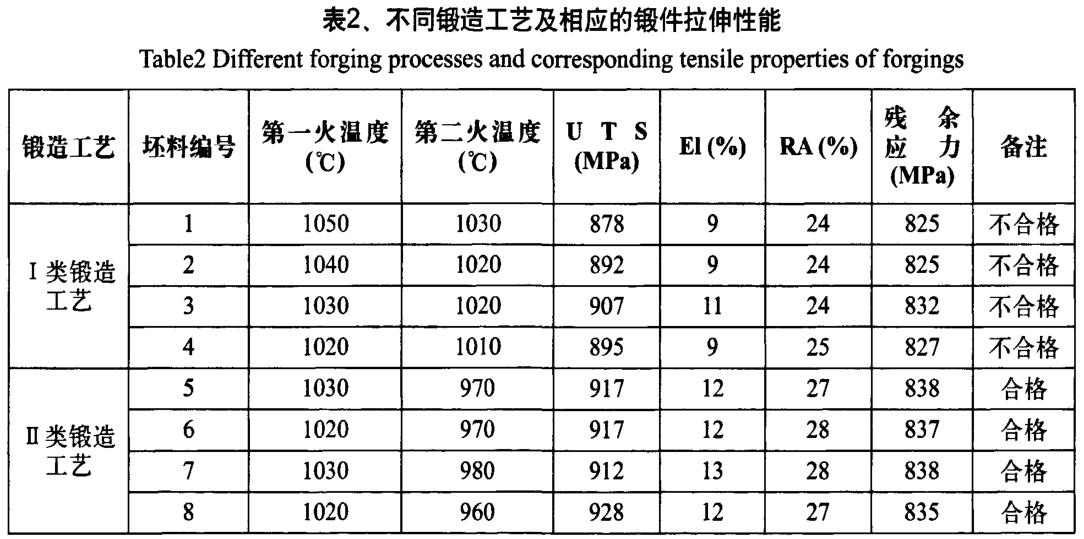

8件坯料均采用兩火次鍛造成形,并調節每火次的加熱溫度,鍛件最終均在780℃保溫處理1小時后空冷,詳細鍛造工藝及鍛件拉伸性能見表2。其中編號為1—4坯料第一火及第二火加熱均在β單相區,且第二火加熱溫度稍低,編號為5—8的坯料第一火加熱在β單相區,但第二火在兩相區較高溫度加熱。因此可把編號1—4坯料工藝稱為I類鍛造工藝,編號5—8坯料工藝稱為Ⅱ類鍛造工藝,兩類工藝流程圖分別如圖1、圖2所示。



由表2中兩類鍛造工藝下鍛件拉伸性能可以看出:采用I類鍛造工藝即兩火次均在β單相區加熱時,鍛件拉伸強度及塑性均較低,部分試樣拉伸性能不能達到指標要求;而采用Ⅱ類鍛造工藝即一火單項區二火兩相區加熱時,鍛件強度及塑性均較好,所有試樣拉伸性能均能達到指標要求,且有較大余量。因此可以得出Ⅱ類鍛造工藝下鍛件具有較好的拉伸性能。鍛件性能決定于鍛造工藝及其最終顯微組織【1】,以下將討論每火次鍛造溫度及變形量對顯微組織及拉伸性能的影響。

3.1 鍛造溫度對顯微組織及力學性能的影響

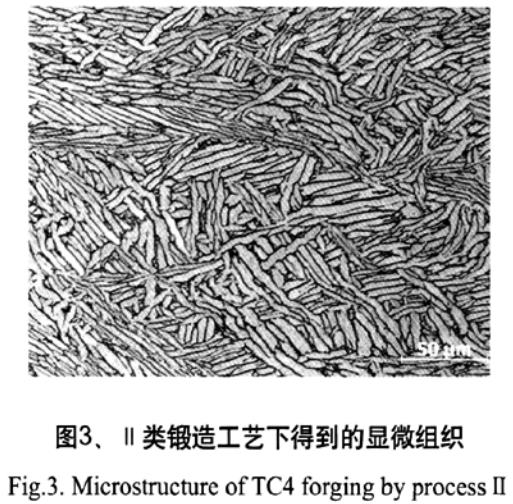

鍛造過程中,加熱溫度、變形量及保溫時間對鍛件顯微組織和力學性能有重要的影響【2,3】,其中第一火鍛造的目的主要是進一步細化組織及預成形,因此為減小變形阻力并且使變形均勻,兩類鍛造工藝下第一火鍛造均在單項區進行,而最后成品鍛造溫度即第二火次鍛造溫度對最終顯微組織及力學性能的具有重要影響。當采用I類鍛造工藝即第二火鍛造溫度在單項區時,加熱過程中β晶粒進一步長大,隨后的鍛造過程中晶粒得不到破碎,從而導致最終顯微組織為具有粗大晶粒的片層組織,由于組織較為粗大,拉伸性能較低,不能滿足指標要求。當采用Ⅱ類鍛造工藝即第二火鍛造溫度在兩相區時,加熱過程中第一火次鍛造遺留下來的連續晶界及粗大片層得到破碎,并且鍛造過程中晶界及初生α片層得到進一步球化,從而細化了顯微組織,如圖所示3,由于不存在連續的晶界,材料具有較好的拉伸性能,滿足指標要求。


3.2 兩相區第二火鍛造溫度及變形量的選擇

由表2可以看出,能夠得到較好拉仲性能的Ⅱ類鍛造工藝加熱溫度均任高溫兩相區,距離相變點較近,該溫度的選擇也具有一定的原因。鍛造過程中曾發現當第二火加熱溫度在兩相區較低溫度且變形量較小時,鍛件表面組織不均勻,局部具有粗大晶粒,且由于加熱溫度較低,表面出現較多裂紋。這是由于加熱溫度較低時第一火次鍛造遺留下來的組織尤其是晶界不能完全細化,加之變形量較小最終得到的組織不均勻,且局部有粗大晶粒。而且加熱溫度較低時,鍛造過程中鍛件兩端接觸錘頭導致溫降較大,容易造成表面開裂。在兩相區較高溫度加熱及采用較大變形量時,能夠細化成品顯微組織,并使組織均勻,且不容易引起表面開裂。

4、結論

TC4鈦合金異形鍛件顯微組織及力學性能受到鍛造工藝尤其是最后一火次鍛造溫度及變形量的強烈影響。坯料鍛造成形時最佳工藝為兩火次成彤的鍛造工藝其巾第一火次在β單相區加熱變形,用于進一步細化組織及顱成形;第二火次應在兩相區較高溫度加熱,并且鍛造時要求具有較大的變形量,目的是獲得較細及均勻的顯微組織,從而具有較好的力學性能。鍛造時采用換向鐓粗拔長的鍛造方式,能夠保證異形鍍件具有均勻的宏觀組織。

參考文獻:

[1] Wang JVAerialTitaniumAlloy ShanghN,Shanghai Science andTechnology Press,1985:216

(王壘友.航空用鈦合金上海,上海科學與枝術出版社,1985:137,l153)

[2] C Leyens,M Peters Titanium and TitaniumAlloys,ChemicalIndustry Pmss,2005:258

(C.萊茵斯.M.皮特爾斯.鈦與鈦合金.北京,化學工業出版社,2005:15)

[3] EA Bolisowa Metallography ofTitaniumAlloys Bering,DefenseIndustrial Press,1986,235

(E.A.鮑利索娃.鈦合金相學北京,國防工業出版社,1986:235)

相關鏈接

Copyright ? 2020 m.ziboyushang.com 版權所有    陜ICP備20000282號    在線統計
? 2020 寶雞寶鋯金屬材料有限公司 版權所有
在線客服
客服電話

全國免費服務熱線
0917 - 3370005
掃一掃

bg-zr.com
寶鋯金屬手機網

返回頂部
主站蜘蛛池模板: 久草免费手机视频 | 9在线观看免费 | 在线看不卡av | 久草视频在线播放 | 午夜免费福利视频 | 黄色网在线免费观看 | 一区中文字幕 | 玖玖玖国产精品 | 日韩中文字幕亚洲一区二区va在线 | 国产一区二区三区在线免费观看 | 久久久99精品免费观看app | 日韩中文字幕亚洲一区二区va在线 | 在线香蕉视频 | 国产精品免费视频网站 | 亚州成人av在线 | 成人影片免费 | 江苏妇搡bbbb搡bbbb | 91久久电影| 黄色午夜 | 久久久久欧美精品999 | 国产精品久久久网站 | 日韩免费电影网站 | 日韩视频1区 | 日韩一区在线播放 | 99久久99视频 | 黄色的网站免费看 | 久久久精品福利视频 | 韩国av一区二区三区 | 在线欧美中文字幕 | 中文字幕电影一区 | 国产日韩欧美中文 | 黄在线 | 精品国产1区二区 | 成人动图| 欧美午夜寂寞影院 | 亚洲欧洲国产日韩精品 | 免费在线观看日韩视频 | 久久精品日本啪啪涩涩 | 国产在线久草 | 国产系列 在线观看 | 国产一卡二卡在线 | 欧美性超爽| a'aaa级片在线观看 | www.久久视频 | 成年人免费看av | 91最新视频 | 久久精国产 | 久久成人精品视频 | 日韩中文字幕网站 | 色视频在线看 | 国产中文字幕网 | 色婷婷骚婷婷 | 午夜精品久久久久久久99 | 蜜臀av在线一区二区三区 | 国产亚州av | 免费精品视频在线观看 | 综合色婷婷 | 亚洲高清在线观看视频 | www五月天婷婷 | 欧美有色 | 精品一二区 | 欧美激情综合色综合啪啪五月 | 亚洲乱亚洲乱亚洲 | 成人av一区二区三区 | 色天堂在线视频 | 午夜久久久久久久久久久 | 久久久久久高潮国产精品视 | 国产在线精品一区 | 久久久久久久久久久久影院 | 中文字幕人成乱码在线观看 | 久久久久99精品成人片三人毛片 | 国产精品久久久久久久久大全 | 国产精品电影一区 | 日本精品久久久一区二区三区 | 日韩在线观看视频中文字幕 | 日韩免费福利 | 五月婷婷丁香激情 | 成人性生交大片免费观看网站 | 国产精品v欧美精品v日韩 | 天天爽夜夜操 | 91在线porny国产在线看 | 色婷婷导航 | 日韩中文免费视频 | 处女av在线 | 日韩欧美在线综合网 | 免费国产在线观看 | 色婷婷视频| 99欧美精品| 成年人在线免费看片 | 9色在线视频 | 黄色国产高清 | 久久国产精品一国产精品 | 在线观看成人国产 | 欧美日韩在线视频一区 | 亚洲黄色免费观看 | 天天做日日爱夜夜爽 | 久草在线91 | 亚洲精品免费视频 | 人人爽人人|
